تفاصيل المنتج:
شروط الدفع والشحن:
|
| المواد: | الصلب ، النحاس ، | اللون: | أزرق أو أسود ((أسطوانة)) ، |
|---|---|---|---|
| إبراز: | محور هوائي صغير عالي السرعة 0.85 كيلوواط,محرك CNC المبرد بالماء,160000 دورة في الدقيقة,محور الهواء,160000rpm air spindle |
||

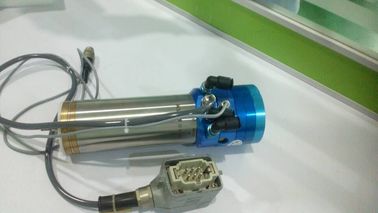

متوافق ABL H516D WW D1722 160,000RPM KL160G عالية السرعة الهواء محرك الفولاذ PCB الدقة الحفر
تفاصيل سريعة:
|
النموذج |
استبدال |
الوصف |
الدقة الرئيسية |
مرجع الآلة |
|
KL160G |
H516D D1722 |
نطاق السرعة: 20،000 - 160،000 دورة في الدقيقة Ø6.35mm-0.05mm الحفر الدقيق |
التدفق الساكن: <2μm التدفق الديناميكي: <7μm الاهتزاز: 1.0MM/S
|
كلينغبرغ بلوريتيك هيتاشي لينز (أندرسون)... |
وصف المنتج
KL160G نمط الجسم القياسي في الصناعة ونظام عقد الأدوات استبدال الغزل لـ ABL H516D أو WW D1722 النطاق الكامل من 20،000 إلى 160،000 دورة في الدقيقة ، نوع محمل الهواء في حياة طويلة ، وزن الغزل 4.1 كجم مع أداة قطر 3.175ملم وحجم الجسم Ø 61.9أقصى طاقة 0.85 كيلوواط، عزم الدوران كولي ((N.cm) >= 150.
معايير KL160G:
القوة القصوى:0.85 كيلوواط
مادة التبريد: زيت الماء
الجهد الثابت: 200 فولت
التيار الثابت:4A
التدفق الساكن:<2μm
التدفق الديناميكي:<7μm
الاهتزاز:1.0MM/S
الميزة التنافسية
مستوى ثابت منخفض
انقطاع الديناميكية المنخفضة
شخصية مستقرة وطول العمر
الطاقة وتوليد الحرارة منخفضة جداً
فتحة جيدة و حفرة كبيرة
تكاليف تشغيل أقل
إمداد ATC / تغيير أداة ATC للآلات الصغيرة
صديقة للبيئة
ميزة KLKJ
السرعات العالية المتوفرة للسندات تسمح بزيادة الإنتاجية مع ضمان الحفاظ على الدقة والتكرار.
التحليل المتقدم والتصميم التفصيلي قد خلقت محور مع موثوقية استثنائية وزيادة الكفاءة.
تتيح KLKJ زيادة الإنتاجية والكفاءة المتاحة للإنتاج الضخم للحفر وتوجيه الغزل.
التطبيق:
حفر الدوائر المطبوعة
2 رأس أو 4 -6 رأس الحفر
نطاق الثقب: Ø6.35mm-0.05mm
مرجعية الآلة: شمول بوسالوكس KLG PLURITEC KLINGEINBERG LENZ EXCELLON HITACHI
المواصفات:
|
ضغط الهواء |
6.0 كيلوغرام/سم2 |
|
درجة حرارة مياه المبرد |
20+2 |
|
التدفق الساكن |
<2μm |
|
التدفق الديناميكي |
<7μm |
|
عزم الدوران (N.cm) |
>=150 ((1/8 ′′) |
|
اهتزاز |
1.0MM/S |
|
مقاس الكوليت |
Ø1/8 |
|
أجهزة استشعار درجة الحرارة أوم KΩ |
R=0.1±5% عند 25 درجة مئوية |
|
ضغط الهواء المفتوح |
< 5 كجم/سم2 |
|
ضغط الهواء القريب |
>2 كجم/سم2 |
|
تدفق مياه المبرد |
>1.5 ((L/min) |
|
تدفق زيت المبرد |
>3.0 ((L/min) |
|
تدفق استهلاك الهواء |
74 ((L/min) |
|
الحمل الشعاعي |
6.0kgf |
|
ضغط الهواء |
6.0 كيلوغرام/سم2 |
KL160G رسم الخط الخارجي للدوائر
لماذا اخترت كيه كيه جيه؟
مع ما يقرب من 15 عامًا من التكنولوجيا في صيانة الغزل ، و 10 سنوات من الخبرة الناجحة في إنتاج أجزاء الغزل ، و 9 سنوات من البحث والتطوير في الغزل ، نجحت KLKJ في تقديم غزل تحمل الهواء يصل إلى 200 كرب / دقيقة.
جميع المواسير في KLKJ يتم فحصها واختبارها بالكامل باستخدام إجراءات صارمة لمراقبة الجودة.KLKJ يضمن كل مشغل إصلاح يمر النقاط التالية لجعله في حياة طويلة والشخصية المستقرة:
1. تدفق الهواء
2تدفق المياه
3. نهاية الطوف / الرفع
4الحمل المحوري (داخلي)
5الحمل المحوري (خارجياً)
6. عزم الدوران
7. إدارة ثابتة
8. التشغيل الديناميكي
9. فحص المحرك
10الاهتزاز
11تحليل المواد ومراقبة الاختبار الصارم
12مراقبة صارمة للتسامح
جودة الفولاذ من العميل
